地源热泵系统的组成
发布时间 : 2026-03-23
浏览量：次
地源热泵系统核心组成部分

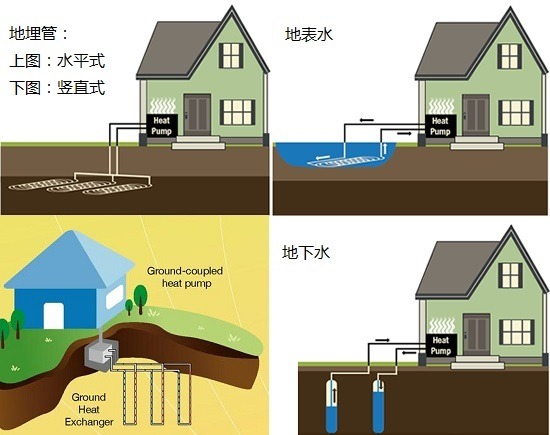

1、室外地源换热系统（地埋管 / 地下水 / 地表水）
是系统与大地换热的桥梁，常用高密度聚乙烯（PE）管，分垂直埋管（适合用地紧张）、水平埋管（适合开阔场地）；内部多为水 + 乙二醇防冻液的密闭循环。
2、热泵主机（核心动力）
系统的 “心脏”，由压缩机、蒸发器、冷凝器、节流装置组成，通过制冷剂相变循环，把地下低品位热量提升为可利用的高品位热量（冬季供暖），夏季则反向排热制冷。
3、室内末端系统
负责将冷 / 热量传递到室内，常见形式有风机盘管、地板辐射采暖、空调箱 + 风道等；配合水系统输配，实现无风感或强制对流的温湿度调节。
4、输配与控制系统
输配：循环水泵、阀门、分集水器、管路，负责驱动水 / 防冻液、切换工况；
控制：PLC/DDC 控制器、温度 / 压力 / 流量传感器，实现自动启停、变频调节、防冻保护。
系统整体示意图
地源热泵的优势在于地下温度常年稳定，相比空气源热泵，能效更高、运行更稳定，同时兼具供暖、制冷和提供生活热水的多联功能。
